// Case study

Sala widowiskowa
ze studiem nagrań

Zaprojektowanie układu akustycznego, który pozwoli gminie i inwestorowi maksymalnie wykorzystać komercyjnie i kulturalnie każdy metr kwadratowy budynku.

Obiekt
Wielofunkcyjna sala widowiskowa ze studiem nagrań
Lokalizacja
Dom Kultury w Gorzycach
Zakres
Projekt akustyki wnętrz , izolacyjność akustyczna przegród, analiza oddziaływania na środowisko

Prowadzący akustyk

Rafał Zaremba - starszy konsultant akustyczny w firmie Falcon Acoustics
Doświadczony ekspert ds. akustyki, specjalizujący się w analizie i optymalizacji izolacyjności akustycznej budynków. Dzięki szerokiej wiedzy i praktyce w projektowaniu rozwiązań akustycznych wspiera realizację projektów, zapewniając wysoki komfort dźwiękowy oraz spełnienie standardów technicznych. Od ponad 2 lat związany zawodowo z Falcon Acoustics.
Rafał Zaremba
Starszy konsultant akustyczny
// Wyzwanie

Stworzenie wielofunkcyjnej sali widowiskowej ze studiem nagrań

Nowy Dom Kultury w Gorzycach miał być sercem lokalnej społeczności – miejscem, które łączy wielofunkcyjną salę widowiskową ze studyjnej jakości reżyserką i live roomem.

Sąsiedztwo stref chronionych przed hałasem

Inwestycja zlokalizowana tuż przy zabudowie jednorodzinnej wymagała rygorystycznej kontroli emisji dźwięku na zewnątrz, aby urządzenia HVAC i ruch wewnętrzny nie generowały skarg mieszkańców.

Ryzyko wzajemnego zagłuszania się pomieszczeń

Sala widowiskowa i studio nagrań znajdowały się tuż obok siebie. Bez specjalistycznej izolacji głośny koncert lub próba paraliżowałyby nagrania w reżyserce.

Comment-dots
// Skala wyzwania
95 dBA
poziom w studiu
35 dBA
dopuszczalne w przedszkolu
60 dB
różnicy do pokonania

Głośne nagrania i cisza wymagana w salach dzieci spotykały się na jednym, istniejącym stropie piwnicy.

// Diagnoza

Wytyczne projektowe

Prace rozpoczęliśmy od modelowania geometrycznego i wyznaczenia optymalnych parametrów akustycznych dla wielofunkcyjnej sali oraz studia.

Dla wielofunkcyjnej sali widowiskowej oraz strefy nagrań nie ma jednego uniwersalnego wzorca. Na podstawie kubatury 1629 m3, literatury branżowej oraz indywidualnych wytycznych wyznaczyliśmy precyzyjne kryteria dla izolacji i czasu pogłosu.

1629 m3
Kubatura sali widowiskowej
(widownia + scena)
T = 0,7s
Optymalny docelowy
czas pogłosu dla sali
wytyczne
branżowe
przyjęte
dla studia nagrań

Analizy wibroakustyczne oraz MPZP wykazały dwa krytyczne punkty inwestycji: konieczność zachowania norm hałasu dla sąsiednich domów jednorodzinnych oraz izolacji studia od sali widowiskowej. Wniosek był jednoznaczny: bez dedykowanych ustrojów płytowych, sufitów i technologii box-in-box nie uda się połączyć tych funkcji w założonym budżecie.

Pomiary akustyczne na obiekcie

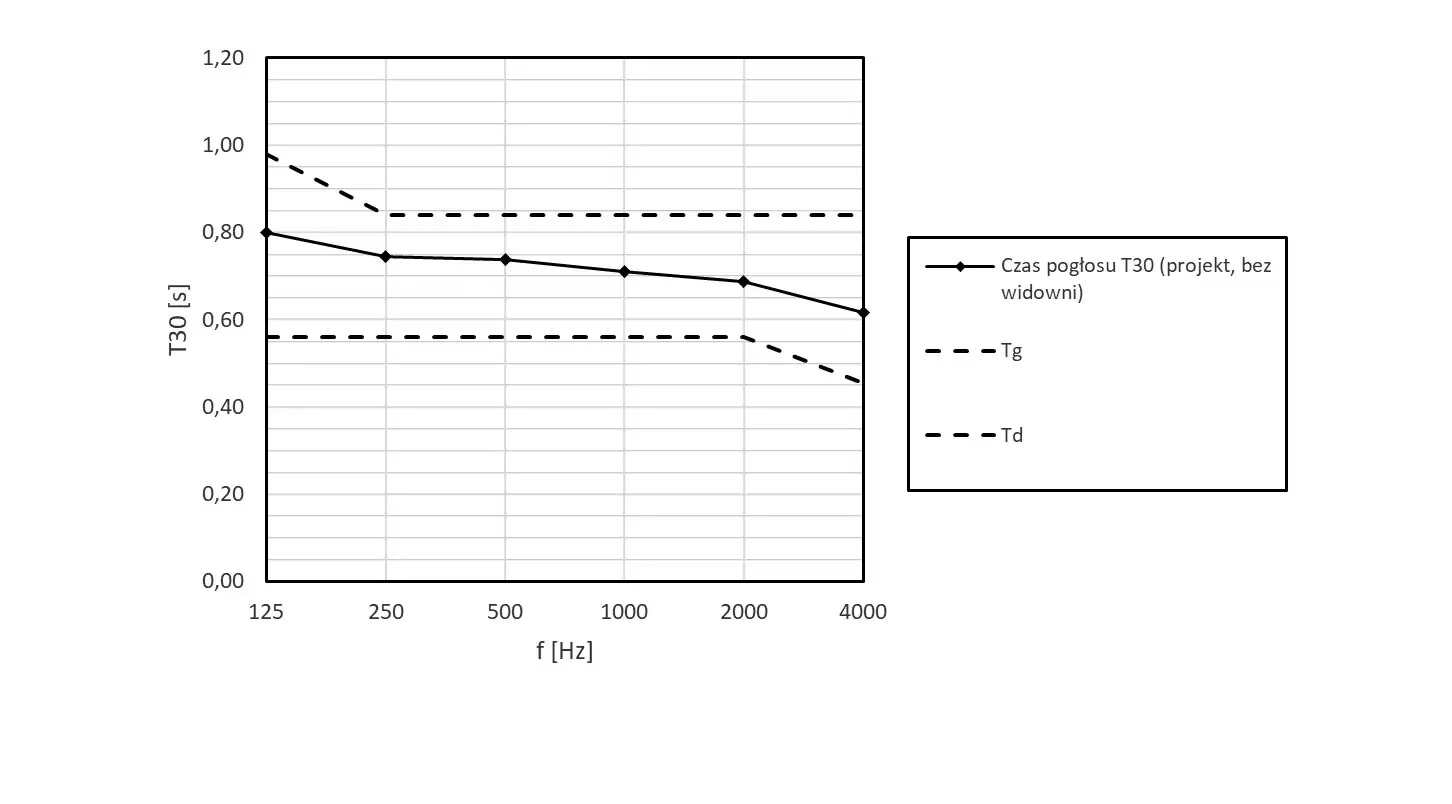

// Rys.1.Czas pogłosu w funkcji częstotliwości wraz z zakresem tolerancji
Pomiary akustyczne na obiekcie

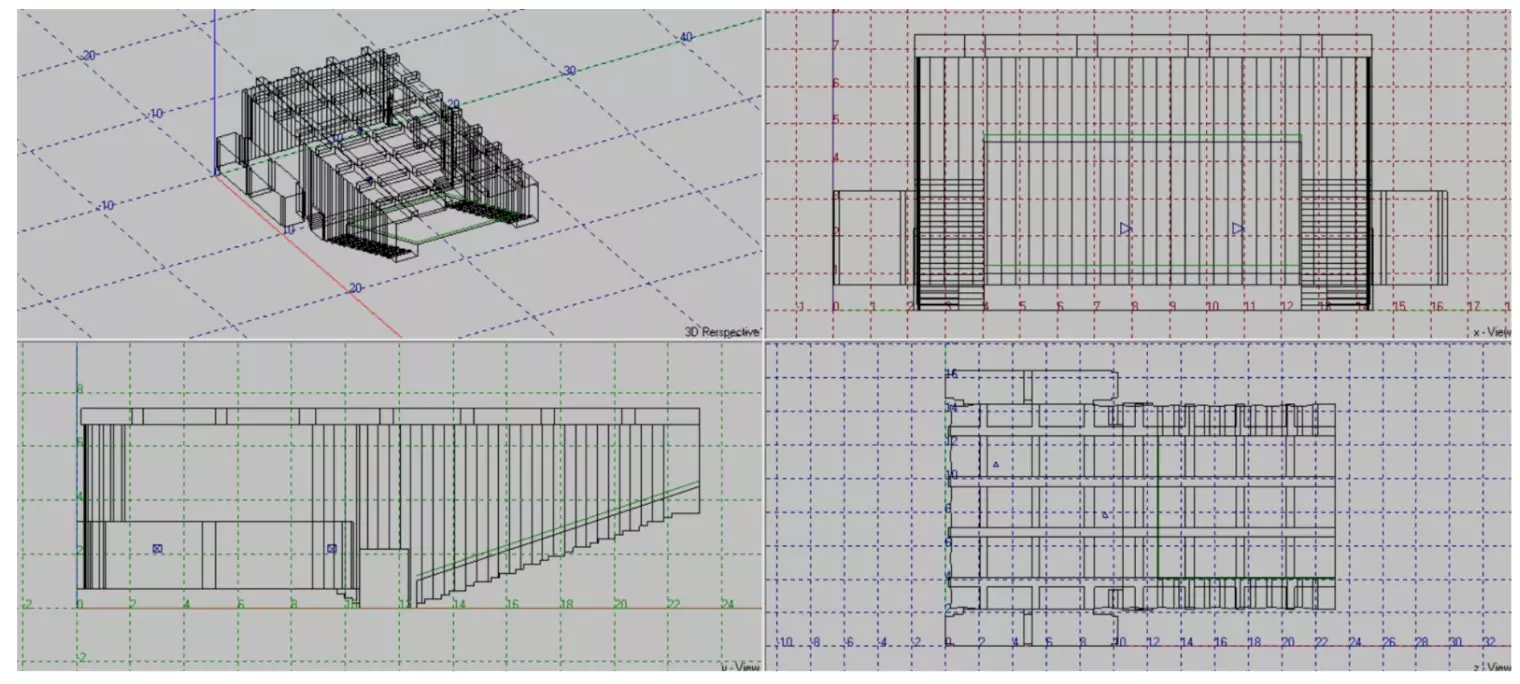

// Rys.2.Model geometryczny analizowanego pomieszczenia
// Rozwiązanie

Od ochrony środowiska
po akustykę wnętrz

Poprawnie zaprojektowany operat akustyczny łączący wysoką izolacyjność akustyczną z optymalnym czasem pogłosu.

Ochrona środowiska i tłumienie HVAC

Lokalizacja urządzeń wentylacyjnych i instalacyjnych w przestrzeni pod dachem o precyzyjnie dobranych właściwościach tłumiących. Eliminacja ryzyka przekroczeń dopuszczalnych poziomów hałasu w sąsiadującej zabudowie jednorodzinnej (zgodnie z MPZP).

Konstrukcja box-in-box

Zastosowanie pełnej dylatacji i systemu box-in-box dla studia nagrań (live room oraz reżyserka) wraz ze śluzą akustyczną. Umożliwia to równoległe prowadzenie nagrań, prób zespołów i wydarzeń na sali bez przenoszenia dźwięku drogami bocznymi.

Sufit i ściany boczne

Podwieszany sufit z płyt z wełny drzewnej i mineralnej oraz ściany boczne z giętych płyt G-K o zmiennej głębokości. Połączenie to zapewnia optymalne pochłanianie niskich częstotliwości oraz równomierne rozpraszanie dźwięku na widowni.

Dźwiękochłonna ściana tylna

Specjalna adaptacja tylnej ściany sali widowiskowej niwelująca niepożądane odbicia dźwięku na scenę.

Model geometryczny pomieszczenia
// Wizualizacja obiektuPlanowany wygląd Domu Kultury w Gorzycach
// Efekt

Pełna zgodność z normami
i gotowość do odbioru

Wszystkie założenia normowe oraz oczekiwania inwestora i architekta zostały spełnione.

Obszar / ParametrWartość docelowa / WynikEfekt końcowy
Czas pogłosu sali widowiskowej (T30)T = 0,7sRównomierna charakterystyka częstotliwościowa dla muzyki, kina i teatru.
Izolacyjność studio vs. sala widowiskowaTechnologia box-in-boxMożliwość równoczesnego prowadzenia nagrań, prób i koncertów.
Oddziaływanie na środowisko (MPZP)Brak przekroczeń normPełna ochrona akustyczna pobliskiej zabudowy jednorodzinnej.
Standard akustyczny studiaZgodny z EBU TechOptymalne warunki odsłuchowe w reżyserce i live roomie.
Zastosowane układy przegród z bloczków silikatowych, okładzin G-K i śluz akustycznych zapewniły maksymalną izolacyjność przy zachowaniu pełnej dyscypliny budżetowej. Klient otrzymał obiekt gotowy do bezkonfliktowej eksploatacji.
// Podsumowanie

Sala gotowa do realizacji

Klient otrzymał operat akustyczny umożliwiający spełnienie wymagań według obowiązujących przepisów i spełnienie wymagań inwestorskich. Dodatkowo zaproponowane rozwiązania spełniły oczekiwania wizualne projektanta przy równoczesnym spełnieniu wymagań akustycznych. Efektem będzie obiekt, który umożliwia równoczesne korzystanie z sal widowiskowej oraz studia nagrań bez zakłóceń w odpowiednich warunkach akustycznych

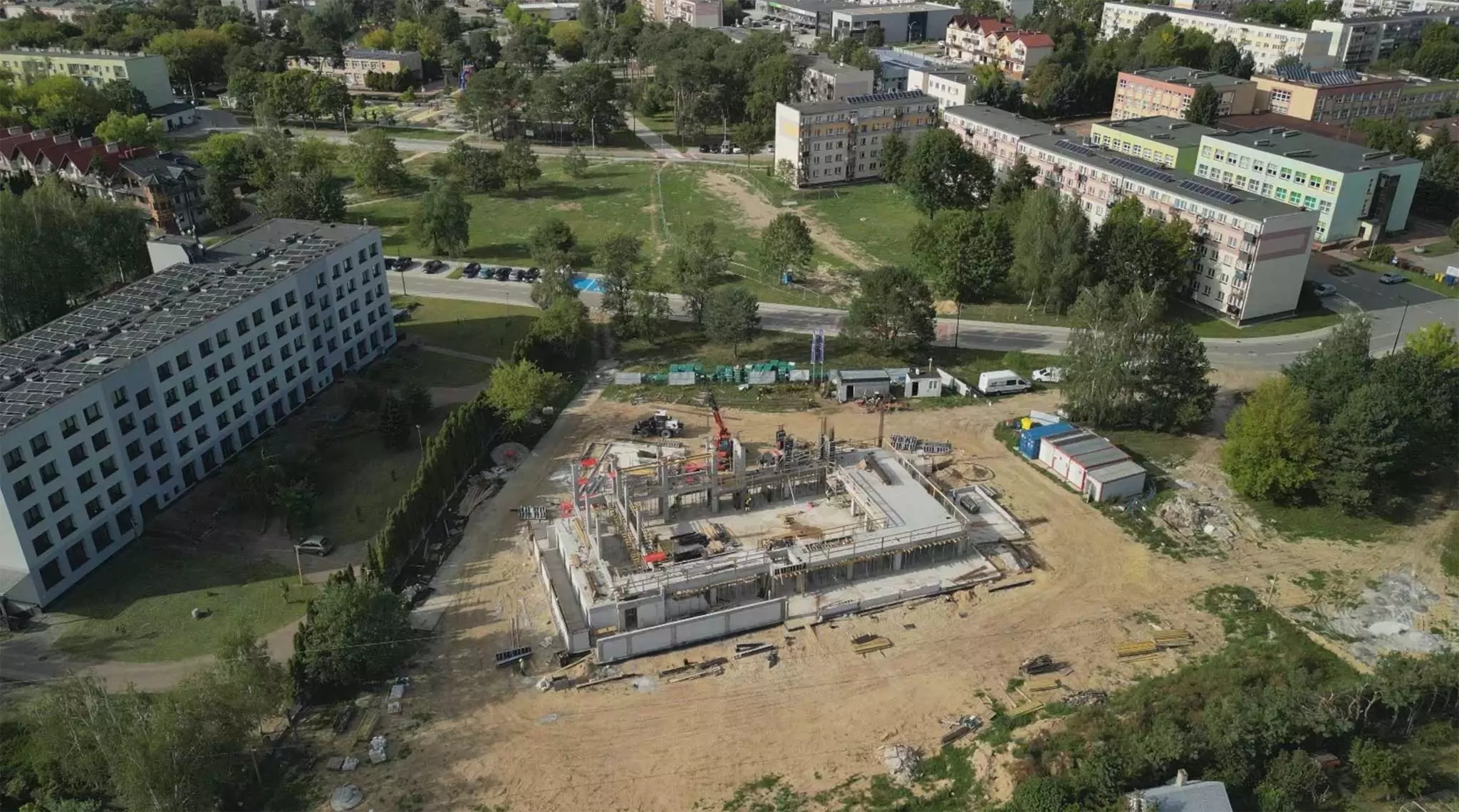

Plac budowy Domu Kultury w Gorzycach
// ZdjęcieProjekt zrealizowany, budowa rozpoczęta
